削切鳍片散热器

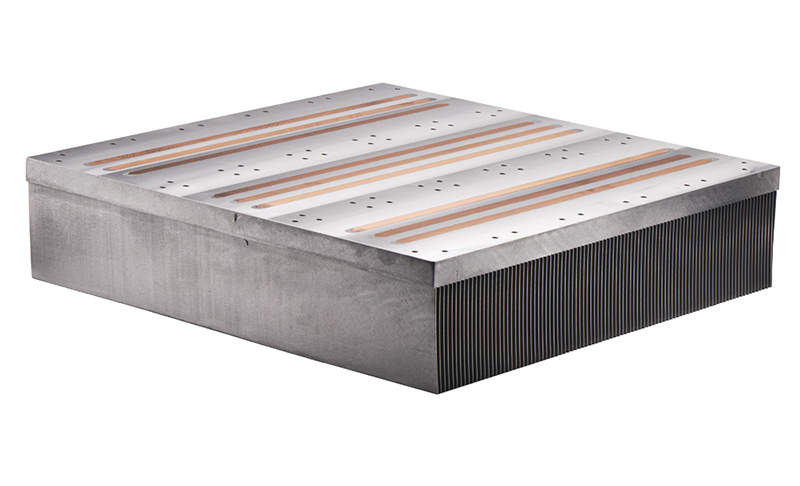

MW-CM-6T-02A 光伏逆变器复合埋管铲齿散热器

铭旺MW-CM-6T-02A 光伏逆变器专用复合散热器详情,是风冷 + 液冷二合一复合型散热产品,专门针对光伏逆变器、储能 PCS 大功率 IGBT 发热痛点开发。
整体分为两层结构:底层采用一体铲齿高密铝齿,大幅扩大空气换热面积;上层铝基板内嵌多通路一体式无氧紫铜蛇形管路,采用浅埋飞切工艺,实现液冷精准控温。

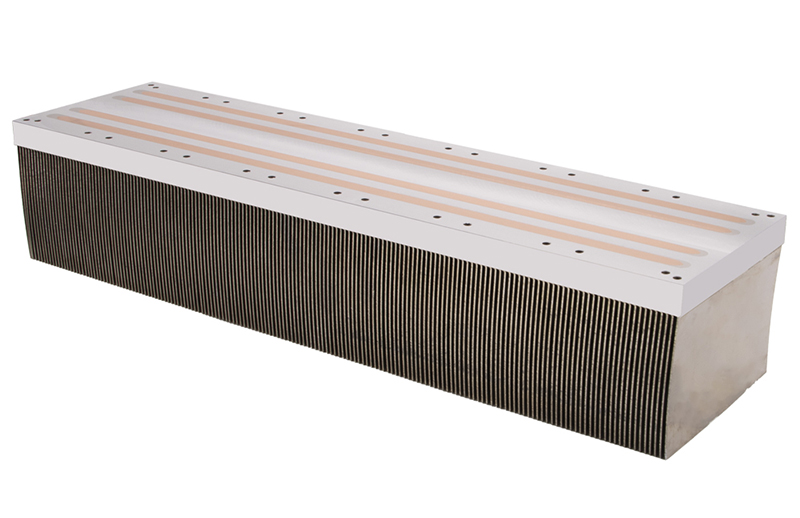

板面均匀排布功率模组标准沉孔,长 / 方形多种外形可选,适配户用组串逆变器、工商业集中光伏、储能双向变流器;工厂配套 CFD 散热仿真、CNC 精密加工、埋管密封、阳极防腐、水压保压全套工艺,可按整机尺寸、IGBT 布局非标改款,同步配套服务器、工控、医美全系列散热器

产品描述
  • MW-CM-6T-02A 光伏逆变器复合埋管铲齿散热器



    一、双层复合散热结构原理



    1. 底层铲齿风冷层:整块铝合金一体铲削密集平行散热齿,无拼接、接触热阻极低,增大空气对流换热面积,基础散热承载力强;
    2.
    3. 上层埋铜管液冷层:基板铣多通道沟槽,整根无氧紫铜管压入飞切找平,冷却液循环带走局部集中热点,解决 IGBT 瞬时高温、板面温差大问题;

      风冷 + 液冷协同工作,兼顾连续基础散热与峰值高温控温,适配光伏逆变器全天候满载工况。
    4.

    二、全套标准化加工工艺



    1. 铝基材五轴一体铲齿成型,保证齿高、齿距均匀;
    2.
    3. 上层基板 CNC 铣多组平行 U 型沟槽;

      3 无氧铜管一体折弯压埋,表面整体飞切共面;
    4.
    5. 板面批量铣 IGBT 模组标准沉头锁附孔;
    6.
    7. 喷砂 / 本色阳极防腐处理;
    8.
    9. 水压保压检漏、热阻性能双重出厂检测。
    10.

    三、核心产品优势



    1. 风冷液冷复合双重散热:普通纯铝散热器仅能应对中小功率,本品铲齿提供基础散热,埋铜管精准抑制 IGBT 峰值高温,逆变器满载温升降幅明显;
    2. 大面积均温控制:多平行铜管全覆盖功率器件区域,整板温差控制≤2℃,避免单模块过热降容;
    3. 一体铲齿高刚性轻量化:无粘接翅片,抗户外震动、长期使用无脱落,6063 铝重量适中,适配逆变器机箱轻量化设计;
    4. 预制标准化安装基面:无需客户二次钻孔,IGBT、MOS 模组直接锁装,减少整机装配工序;
    5. 全场景非标定制:长宽、齿高、铜管通路数、接头位置均可按光伏整机图纸调整,长短板型按需生产。
    6.

    四、典型应用场景

    1. 光伏行业:户用组串逆变器、工商业集中式光伏逆变器、光伏储能双向 PCS;
    2. 电力电子:SVG 无功补偿、风电变流器、大功率直流充电模块;
    3. 配套拓展:服务器大功率电源、工业工控大功率电源散热。
    4.

    五、厂商配套能力



    工厂配备高速冲床、CNC 加工中心、热阻测试仪、盐雾试验机、热仿真软件,可前置提供散热模拟方案;产品线覆盖铲齿散热器、热管模组、纯液冷埋管水冷板、FSW 搅拌摩擦冷板、服务器散热模组等全品类散热产品,支持小批量打样、大批量 OEM 代工。
