电子设备中的热管散热器

电子设备中的热管散热器是一种高效的热管理解决方案，广泛应用于CPU、GPU、笔记本电脑、LED照明、航空航天设备等领域。其核心原理是利用相变传热（液体蒸发与冷凝循环）快速将热量从热源传递到散热区域。以下是关于热管散热器的详细解析：

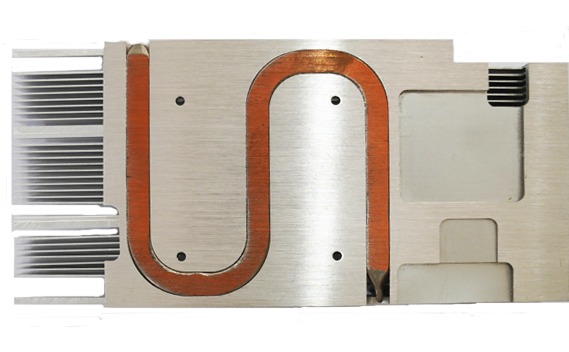

1.热管散热器的基本结构

管壳：通常由铜（高导热性）或铝合金（轻量化）制成，内部为真空密封环境。

吸液芯：多孔结构（如金属烧结粉末、丝网或沟槽），通过毛细作用回流冷凝液。

工作流体：常见为水、氨、丙酮或液态金属（如钠、钾），根据温度范围选择。

2.工作原理

1.蒸发段：靠近热源，工作流体吸热蒸发为蒸汽。

2.蒸汽流动：蒸汽因压力差快速流向冷凝段（速度接近声速）。

3.冷凝段：蒸汽释放热量后冷凝为液体。

4.液体回流：吸液芯通过毛细力将液体拉回蒸发段，完成循环。

3.关键优势

超高导热性：利用工质的相变传热,传热能力高｡

均温性：减少局部过热，提升设备稳定性。

无运动部件：静音、免维护，寿命长（可达10万小时）。

轻量化设计：比传统金属散热器更轻，适合便携设备。

4.典型应用场景

电子设备：

CPU/GPU散热：如游戏笔记本、服务器散热模组（常搭配鳍片和风扇）。

LED灯具：解决大功率LED的结温问题，延长寿命。

5G基站：高效散热以应对高频芯片的发热。

特殊领域：卫星（利用太空低温环境）、电动汽车电池热管理。

5.热管散热器的设计变种

均热板（VaporChamber）：二维扩展的热管，适合面热源。

环路热管（LHP）：用于长距离传热或对抗重力场景。

脉动热管：依靠振荡流动，适合微型化设备。

6.性能影响因素

工作流体选择：高温环境可用液态金属，低温环境常用氨。

吸液芯结构：烧结铜粉毛细力强但成本高，沟槽式适合低成本应用。

倾斜角度：重力辅助型需合理布置蒸发段位置。

7.制造工艺挑战

真空密封：防止气体残留影响相变效率。

工质填充量：过多或过少均会降低性能。

兼容性测试：需验证与电子元件的长期化学稳定性。

8.选型建议

高热流密度场景：优先选择烧结铜粉吸液芯+铜管组合。

成本敏感应用：沟槽式铝热管搭配风扇。

极端环境：钛合金管壳配合低温工质（如航空航天）。

通过合理设计，热管散热器能将电子设备的温度降低20-40°C，显著提升性能与可靠性。实际应用中需结合CFD仿真和实验测试优化布局（如热管间距、鳍片设计）。
