MW-CM-1T-19B 双热管双涡轮一体式显卡散热器
一、全套结构与材质配置

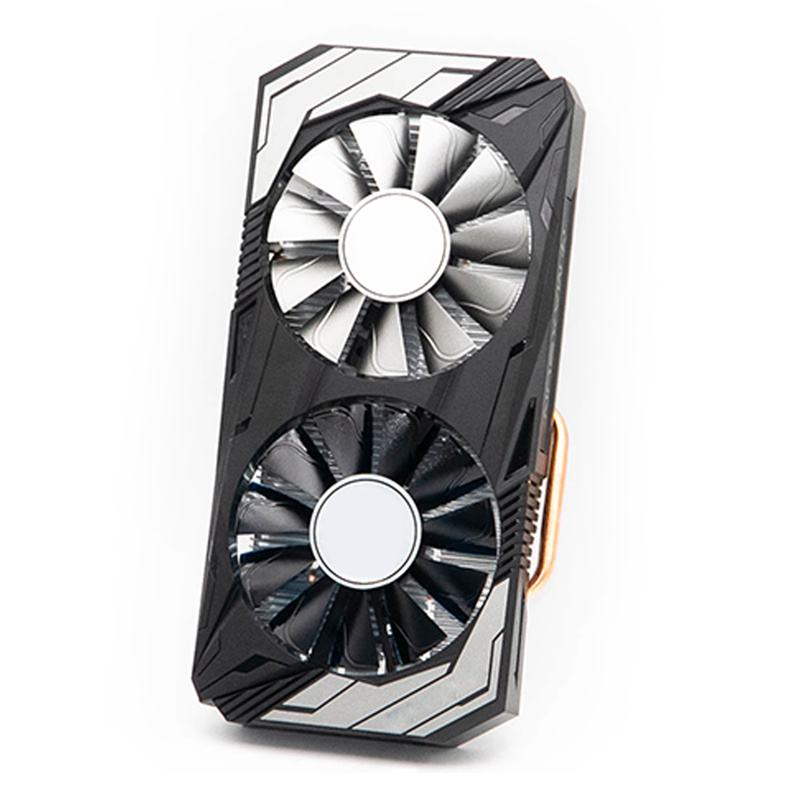

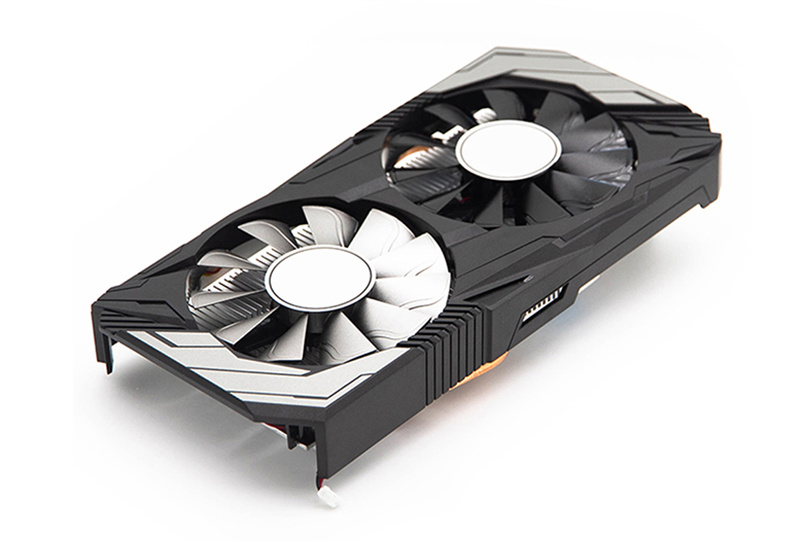

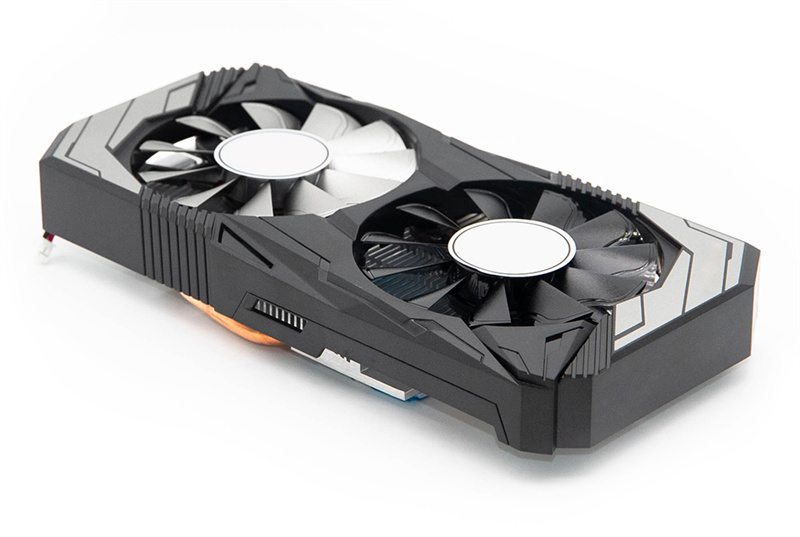

- 密闭导流外壳:高强度 ABS 一体注塑机甲造型,黑白撞色装饰,完整封闭风道,避免气流乱流,可定制喷涂、丝印客户 LOGO;
- 双 90mm 涡轮风扇:对称黑白双色 9 叶 DC 风扇,12V 3Pin 温控接口,转速随显卡负载自动调节,低负载静音、满载大风量;

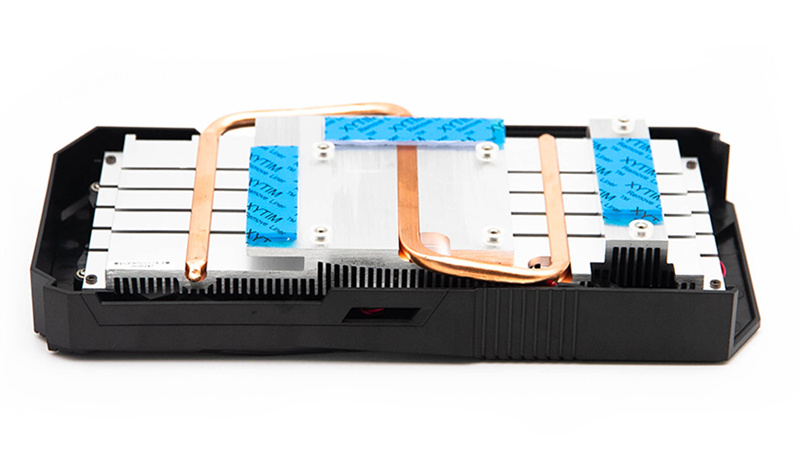

- 导热核心系统:两根 6mm 镀镍无氧纯铜 U 型热管,回流焊贴合铝均热底座,贯穿分段式穿片铝鳍,分区覆盖全部发热元器件;
- 导热装配:底座预装高导热蓝色硅胶垫,出厂即贴,直接贴合 GPU、显存、供电模块;
- 安装规格:标准双槽机箱厚度,通用显卡固定吊耳,适配 GTX1060 系列独立显卡。
-
二、散热工作原理
GPU、显存、供电产生热量通过热管快速传导至大面积分段铝鳍,双涡轮风扇同步吸入冷空气,密闭外壳收拢气流定向从机箱尾部排出;双热管 + 分区鳍组合消除散热盲区,长时间游戏高负载稳定控温,不易降频。
三、全套标准化生产流程
- 6mm 纯铜管折弯、镀镍抗氧化处理;
- 铝带冲压分段散热鳍,热管穿片铆合 + 回流焊加固;
- ABS 外壳注塑、表面装饰喷涂;
- 风扇装配、风道组装,预装导热硅胶垫;
- 整机接线导通、风量噪音、高温老化出厂全检。
-
四、产品核心优势
- 双热管全域散热双铜管快速导出核心高温,分段鳍全覆盖显存供电,无局部积热;
- 密闭定向风道封闭式外壳聚拢气流,热风直排机箱外,降低整机环境温度;
- 对称双涡轮风扇风量充足,3Pin 智能温控,兼顾游戏散热与待机静音;
- 即装即用导热垫出厂预贴导热胶,客户装机省去涂抹硅脂步骤;
- 外观规格可定制外壳配色、LOGO、热管数量、风扇尺寸均可按订单 OEM 批量生产。
-
五、典型适用场景
- 台式电竞主机 GTX1060 中端游戏显卡原装散热替换;
- 电脑 DIY、设计剪辑主机 GPU 降温改装;
- 显卡厂商中端显卡配套散热总成代工。
-
六、厂商基础信息
品牌:东莞市东城区铭旺电子
产品型号:MW-CM-1T-19B
订购热线:0769-23173599
邮箱:lgz@mwangtech.com
工厂地址:东莞市东城区峡口沙岭西路 7 号
