MW-CM-1T-09A 单热管分段铝鳍显卡裸散热模组(无风扇外壳)

铭旺MW-CM-1T-09A 单热管显卡裸散热模组详情,属于无风扇、无塑料外壳的纯金属基础散热件,专供显卡厂商、改装客户自行搭配风扇导流壳组装成品显卡散热器。

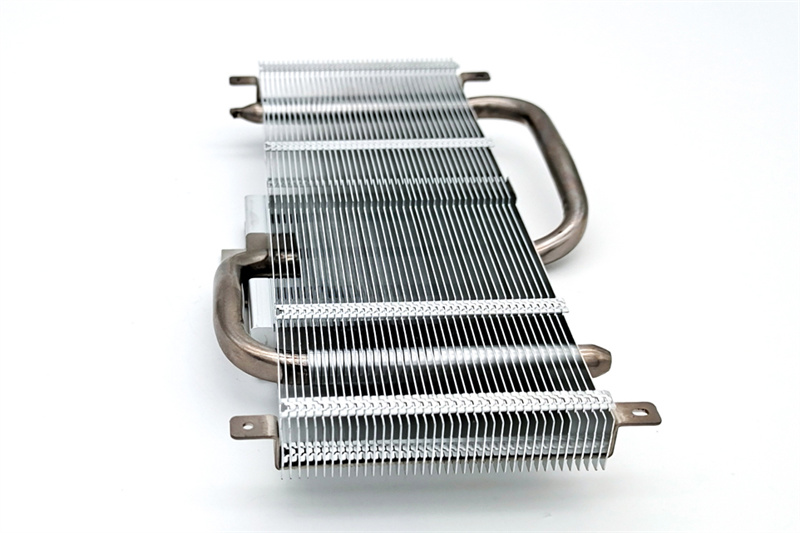

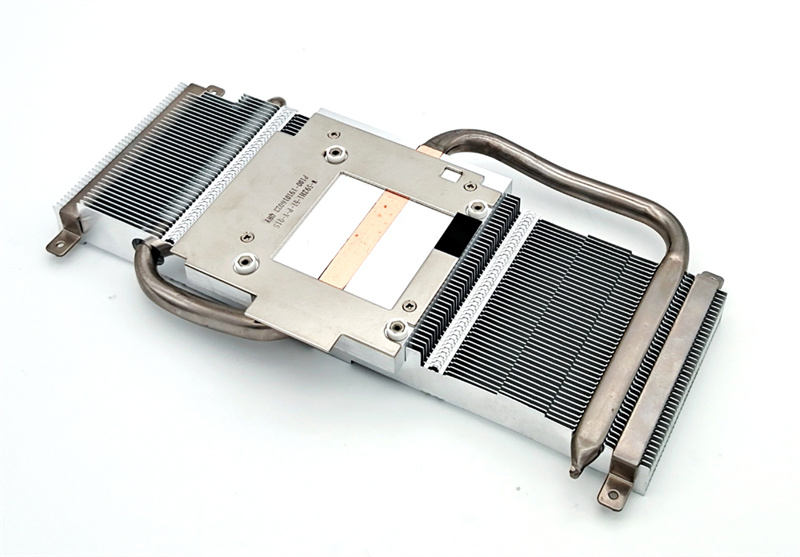

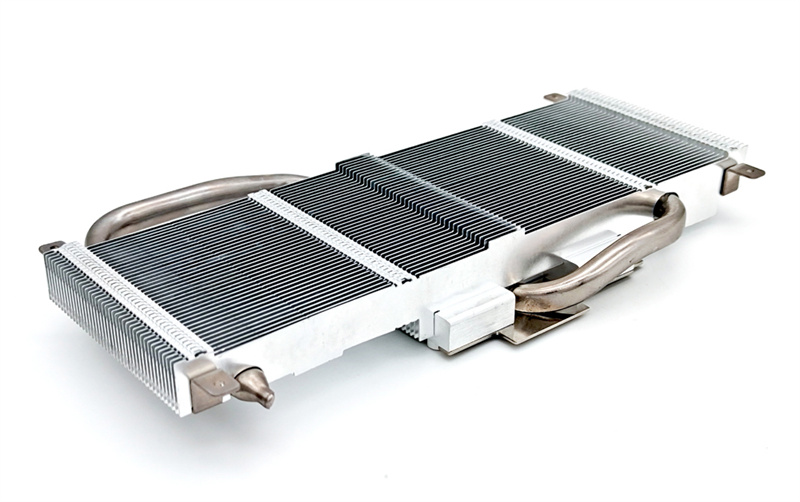

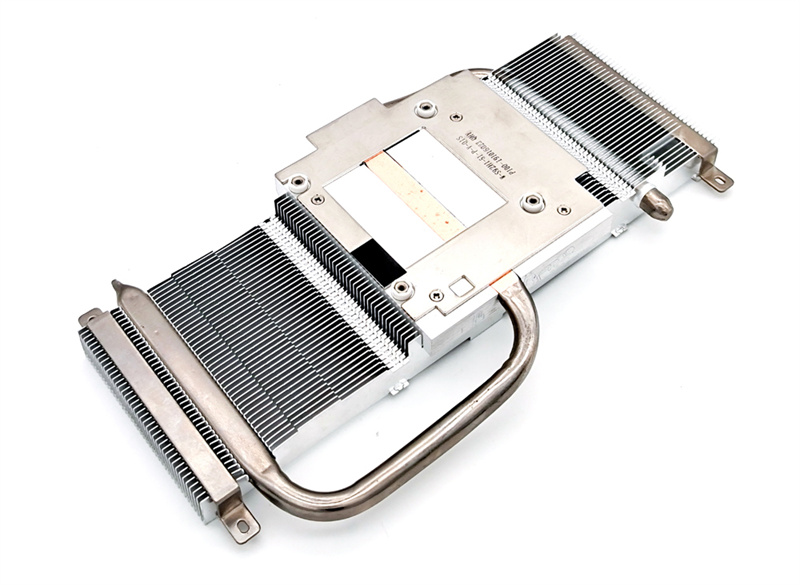

核心结构采用单根折弯 U 型镀镍纯铜热管,贯穿多段独立高密度铝穿片鳍;鳍片分左右两组分区排布,分别对应显卡 GPU 核心、显存颗粒、供电 MOS 管三大发热区域;中部铝镀镍底座平整,预留导热胶 / 导热垫贴合位,两侧冲压成型标准显卡固定安装耳,适配主流 ITX 紧凑型 GTX1060 短尺寸显卡 PCB。
整体轻薄紧凑,适配小机箱单槽 / 双槽空间;工厂支持热管长度、鳍片片数、底座长宽、安装孔距调整,全套穿片、铆合、镀镍、平整度检测,可单独供货裸散热基底,搭配同系列双 / 多热管成品显卡散热器

产品描述

MW-CM-1T-09A 单热管分段铝鳍显卡裸散热模组(无风扇外壳)



一、整体材质与结构设计

  1. 导热热管:单根 6mm 镀镍无氧纯铜 U 型热管,折弯成型,回流焊固定于铝底座,导热速度快、抗氧化耐腐蚀;
  2. 分段穿片鳍片:多组独立高密度铝鳍片采用穿 FIN 铆合工艺,鳍片间隙均匀,分区布置,全覆盖显卡所有发热元器件;
  3. 导热底座:6063 铝合金一体铣镀镍处理,镜面平整,出厂预留导热贴合区域,兼容导热硅胶、导热垫;
  4. 安装结构:两侧一体冲压固定吊耳,标准显卡螺丝孔距,适配 ITX 短款 GTX 显卡 PCB。
  5.

二、散热工作原理

GPU、显存、供电产生热量直接传导至镀镍铝底座,通过单根高效热管快速分流至左右两侧大面积铝鳍片,依靠机箱风道或外置风扇强制对流散热;分段鳍片无散热盲区,适配小型紧凑型显卡有限内部空间。


三、全套标准化生产流程

  1. 纯铜管折弯、镀镍抗氧化处理;
  2. 铝带冲压高密度散热鳍片,分段裁切;
  3. 热管穿入鳍片铆合固定,回流焊加固导热接触面;
  4. 中部铝底座 CNC 铣平、镀镍防腐;
  5. 两侧冲压安装吊耳,平整度、导热间隙出厂检测。
  6.

四、产品核心优势

  1. 裸模组灵活搭配不含风扇、ABS 外壳,客户可自主匹配自有风扇、导流壳,降低成品开发成本;
  2. 分段鳍全域散热左右两组鳍分区覆盖核心、显存、供电,无局部积热点;
  3. 单热管轻薄紧凑单 U 热管厚度小,适配 ITX 迷你机箱短显卡;
  4. 镀镍长效耐用热管 + 底座镀镍,长期高温不氧化,导热性能稳定;
  5. 全尺寸非标定制热管长短、鳍片数量、底座长宽、安装孔距均可按显卡 PCB 图纸调整。
  6.

五、典型适用场景

  1. ITX 迷你机箱 GTX1060 等紧凑型短游戏显卡原厂散热基底;
  2. 显卡厂商 ODM/OEM 配套裸散热件,自行装配风扇外壳;
  3. 工控半高刀卡、小型独立显卡散热改装替换底座;
  4. 配套同系列双热管、多热管成品带风扇显卡散热器。
  5.

六、厂商基础信息

品牌:东莞市东城区铭旺电子

产品型号:MW-CM-1T-09A

订购热线:0769-23173599

邮箱:lgz@mwangtech.com

工厂地址:东莞市东城区峡口沙岭西路 7 号
