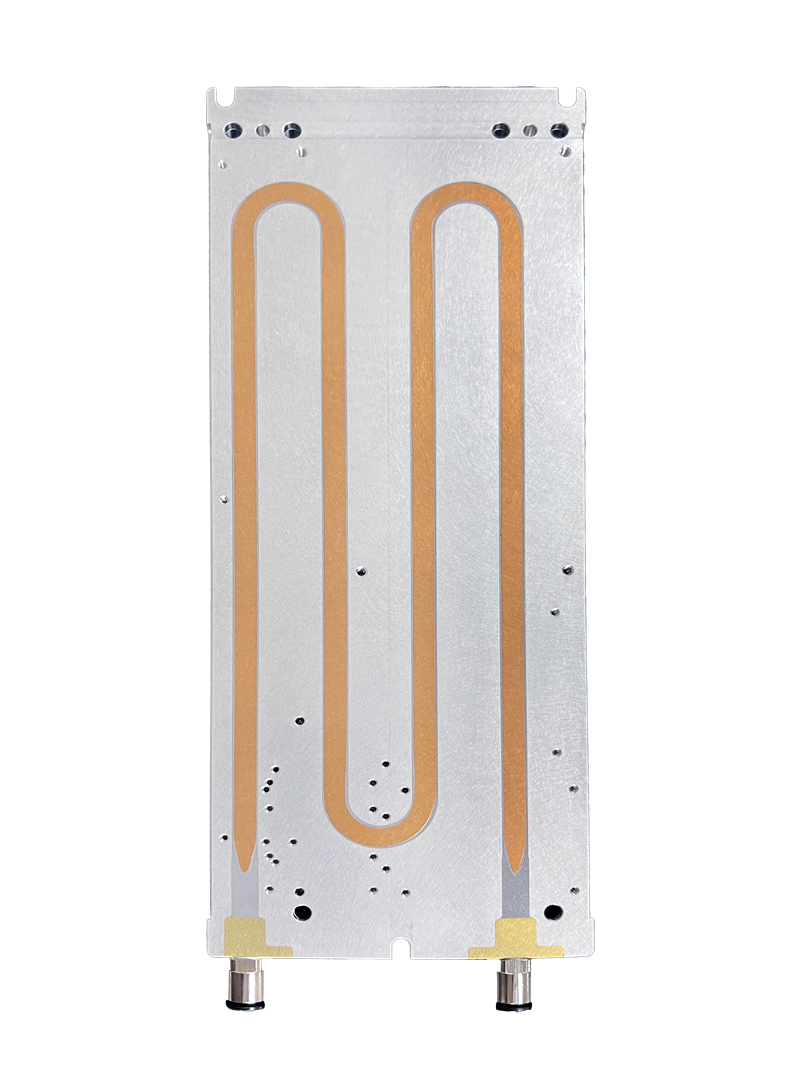

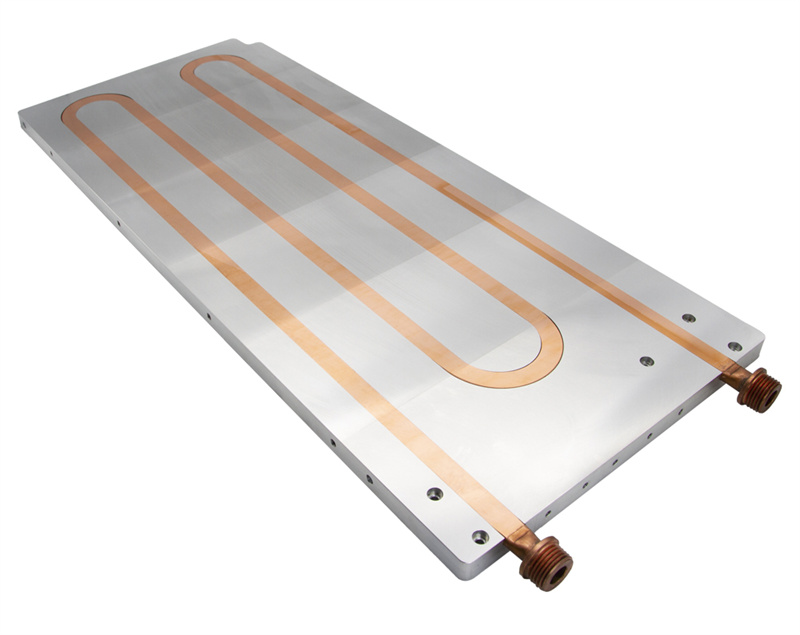

双 U 型嵌入式埋铜管水冷板（通用定制款）

一、材质与核心埋管工艺

1. 基材与管路搭配

   基板：6061-T6/6063 铝合金，轻量化、成本适中，可阳极 / 白色绝缘喷涂；

   管路：C10200 无氧紫铜管，单根一体折弯成型双 U 回路，无中间焊缝，渗漏风险大幅降低。
2.
3. 浅埋飞切成型工艺

   五轴 CNC 铣双平行 U 型沟槽，铜管完整压入后整体平面铣平，铜管与铝板共面，仅支持单面贴装发热器件，换热效率高、量产性价比突出。
4.
5. 标准化板面加工

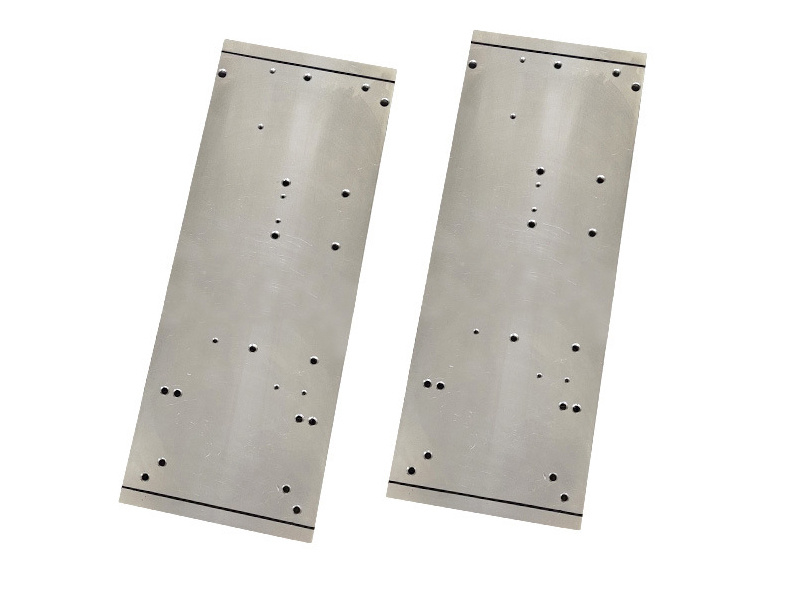

   全板面密布沉头锁附孔，无需客户二次钻孔；侧边预留接头基座，可按需更换进出液嘴规格。
6.

二、全套标准化生产检测流程

1. CFD 热仿真优化双 U 流道间距，均衡两路流量，缩小板面温差；
2. CNC 铣双 U 沟槽、全板安装沉孔、侧边接头底座；
3. 铜管一体折弯、压入沟槽，整体飞切找平；
4. 焊接流体接头，喷砂 / 阳极 / 白色绝缘防腐处理；
5. 1.5MPa 水压长时间保压渗漏全检，不合格品剔除。

三、产品核心优势

1. 双回路分流，散热上限更高

   两组 U 型管路同步循环冷却液，同等板面散热能力优于单 U 冷板，适配千瓦级大功率模组；
2.
3. 一体无断点铜管，长效防漏

   整根折弯管路无分段焊接，长期水循环、冷热循环不易漏水，保护昂贵功率 / 光学元器件；
4.
5. 低热阻单面贴合结构

   铜管外露共面设计，热源直接接触铜管，无空气夹层，控温效果显著；
6.
7. 多板型灵活适配多行业

   窄长条款适配 808 脱毛仪、小型紫外激光器；大方板适配直流超级充电桩、IGBT 变频器、储能 PCS；
8.
9. 全维度非标定制

   板长宽厚度、双 U 管路间距、接头位置、孔位布局均可按整机图纸调整，小批量试样快速交付。
10.

四、典型应用场景

1. 电力新能源直流超级充电桩、光伏 / 风电 IGBT 逆变器、储能变流器 PCS；
2. 医美激光808 半导体脱毛仪、皮秒 / UV 小型激光光源；
3. 工业设备光纤小型激光器、射频电源、SVG 无功补偿模块；
4. 配套衍生可同厂配套 FSW 电池水冷板、单 U 美容专用冷板。
