产品中心
主营风冷、液冷散热器研发、设计、制造、销售及售后服务。应用于电子电器、AI服务器、计算机GPU、CPU、主板;储能、轨道交通、航天航空等领域。
液冷板

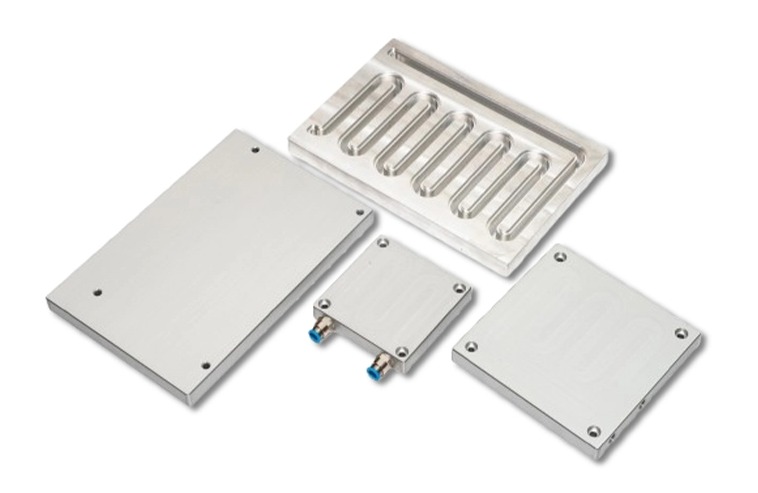

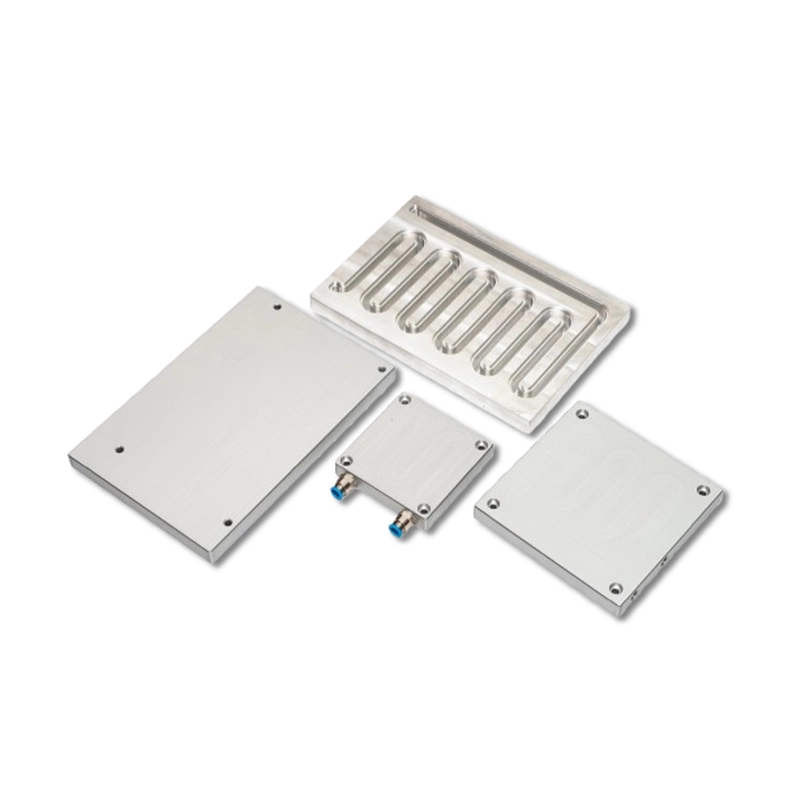

FSW 搅拌摩擦焊水冷板

FSW 摩擦搅拌焊水冷板(Friction Stir Welding Water-cooled Plates)是高端大功率设备专用一体式液冷散热件,采用固态搅拌摩擦焊工艺,区别传统埋铜管、真空钎焊水冷板。先在铝板 CNC 铣出完整冷却流道,再用搅拌摩擦焊将上下板材无缝熔合密封,全程金属不熔化,焊缝无气孔、无渗漏隐患,承压能力可达 10–30bar。
产品线覆盖多款标准型号:2 通路 / 4 通路埋铜管 FSW 冷板、全铝微通道 FSW 水冷板、纯铜 FSW 水冷板、400W/900W IGBT 专用冷却板;板面统一 CNC 加工沉头安装孔、标准快插式进出液接头,平面高精度铣削,可直接贴合 IGBT 模组、电池包、算力主板。
相比常规水冷板优势显著:一体密封结构长期 7×24 小时运行不漏液,流道可设计复杂异形多路水路,换热均匀无局部热点;支持铝、铜两种基材定制,表面可做喷砂、阳极防腐;出厂全部经过高压氮气渗漏检测,适配储能、新能源车载、工业激光、数据中心服务器等高可靠性散热场景。

产品描述


FSW 搅拌摩擦焊一体式水冷板

一、核心 FSW 工艺原理

搅拌摩擦焊属于固态焊接技术,依靠搅拌头高速旋转摩擦产生塑性热,让上下铝板在不熔化状态下紧密融合,整条焊缝连续致密,彻底杜绝熔焊工艺产生的气孔、裂纹、漏液缺陷,水冷板整体结构强度接近母材本体,耐高低温循环、耐水压冲击。


二、全系列产品结构分类



  1. 铝合金 FSW 微通道水冷板(主流款)

    6061 铝合金基材,内部铣制密集微通道,FSW 封盖一体成型,重量轻、成本适中,适配储能变流器、服务器、激光器;可设计单回路、双回路、多并联复杂流道。
  2.
  3. 纯铜 FSW 水冷板

    高导热紫铜基材,微通道换热效率翻倍,用于超高功率 IGBT、光纤激光切割头、军工大功率电子。
  4.
  5. 埋铜管复合 FSW 水冷板

    铝板开槽嵌入连续紫铜蛇管,外部 FSW 密封加固,兼顾铜管高导热与铝板结构刚性,适配多点分散热源设备。
  6.
  7. IGBT 专用标准化 FSW 冷板

    分 400W、900W 固定规格,预留功率模块标准锁附孔位,可直接配套变频器、SVG 无功补偿装置。
  8.

三、全套加工工序

  1. CNC 精铣基板与内部异形冷却流道;
  2. FSW 搅拌摩擦焊全线无缝密封封盖;
  3. 钻孔攻丝、加工安装沉孔与进出液接头座;
  4. 表面喷砂 / 本色阳极氧化防腐处理;
  5. 高压氮气保压渗漏全检,合格后出货。
  6.

四、产品核心优势



  1. 超高密封性,零漏液风险

    固态焊接无熔池、无气孔,长期冷热循环、水压波动下不会开裂渗漏,满足储能、车载严苛可靠性要求。
  2.
  3. 流道设计自由度极高

    可加工 U 型、S 型、多并联复杂微通道,适配多点、大面积分散热源,板内温度均匀,无局部高温热点。
  4.
  5. 耐压强度远优于钎焊板

    焊缝力学性能接近母材,承压上限 30bar,适配高压乙二醇、去离子水循环冷却系统。
  6.
  7. 低热阻、散热性能强

    一体成型无中间粘接层,热量直接传导至冷却液,同等体积散热能力高于埋管式水冷板。
  8.
  9. 全维度非标定制

    板体长宽、流道路径、回路数量、进出嘴位置、基材铝 / 铜、表面处理均可按整机图纸定制,支持小批量打样、大批量量产。
  10.

五、典型应用领域

  1. 新能源储能:储能 PCS 变流器、动力电池 PACK 水冷板、车载电控冷却;
  2. 电力电子:400W/900W IGBT 变频器、SVG 无功补偿、大功率充电桩;
  3. 算力机房:AI 服务器、GPU 算力主机、数据中心液冷机柜;
  4. 工业激光:光纤激光器、UV 固化大功率光源、激光切割设备;
  5. 特种设备:医疗影像设备、军工大功率电子、轨道交通控制器。



液冷板的应用

云服务器液冷

云服务器

液冷服务器、数据中心冷却系统以及直接液冷(DLC)GPU和CPU,能够以更可持续的方式最大化计算密度,并以极低的延迟维持峰值性能,同时提供更可靠的运行时间。Boyd的液冷系统设计周期可缩短产品上市时间。

电动汽车液冷

电动出行

轻量化、加固型、紧凑型液冷系统可延长电池续航里程并加速充电周期,从而使新型电动汽车车型脱颖而出,并提升消费者采用率。电动汽车电池冷板、功率转换液冷、逆变器冷板以及低剖面远程信息处理冷却系统。

工业设备液冷

工业

高功率密度工业设备需要坚固耐用、高性能的液冷系统。功率电子冷却、IGBT液冷、逆变器冷却、IGBT直接液冷冷板、半导体液冷系统以及电池储能液冷。

医疗设备液冷

医疗

高可靠性医疗装备冷却解决方案。Boyd为医疗产品提供的热管理解决方案包括CT扫描仪液冷、MRI冷却、紫外线灯和激光冷却解决方案、X射线热管理、医疗冷水机组以及超声波热系统。
