成套高功率液冷 / 水冷散热系统
本品是高功率电子设备专用闭环液冷散热模组,整套集成吸热冷板、循环动力泵、液气散热换热器,相比风冷承载热通量大幅提升,解决大功率器件持续高温、风扇噪音大、散热不足等痛点,支持整机 ODM 定制开发。
一、整套系统组成与材质工艺
- 系统核心组件
液冷吸热板、高压循环水泵、液 - 气对流热交换器,三者构成完整闭环冷却回路。
- 基材配置

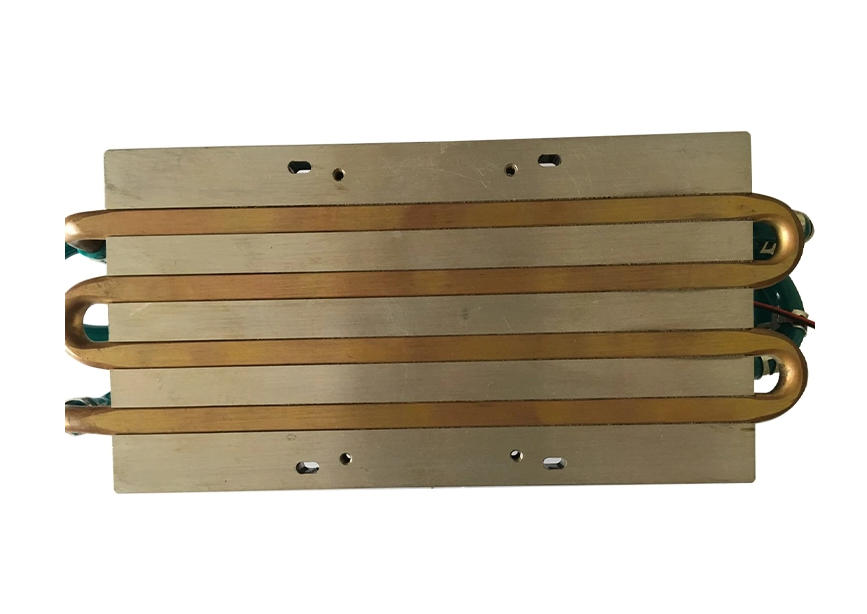

主体基板为铝合金,内置高导热铜管作为冷媒流通通道,兼顾轻量化与导热效率。
- 三种冷板成型工艺
- CNC 一体铣流道:整块铝板铣出密闭流道,无拼接渗漏风险,适合高精度大功率设备;
- 真空焊接密封:流道盖板钎焊熔合,承压能力强,适配长期 24 小时连续工况;
- 环氧树脂导热粘接:铜管与铝基板高导热胶贴合,加工成本更低,适合中小批量定制。
- 表面防护工艺
铝制液冷板统一阳极氧化处理,耐冷却液腐蚀、绝缘耐磨,延长系统使用寿命。
-
二、液冷系统散热工作原理
系统采用水或水 - 乙二醇防冻液作为循环冷却介质,高压水泵驱动冷却液在液冷板内部流道循环流动,快速吸收 IGBT、算力芯片等大功率器件热量;带热负荷的冷却液输送至外置液气热交换器,搭配散热风扇将热量排放至环境空气,降温后的冷却液回流冷板,形成持续恒温循环,稳定控制设备核心温度。
三、产品核心优势
- 超高热通量承载:液体换热效率远高于空气对流,可满足千瓦级超高功率设备持续散热,无风冷散热瓶颈;
- 极速均温降温:液态介质快速传导分散热点,消除器件局部高温,避免功率模块降频、热击穿;
- 整机低噪运行:取消大功率散热风机,仅小型辅助风扇,设备运行噪音显著降低;
- 多工艺适配不同需求:CNC、焊接、环氧粘接三种冷板工艺可选,平衡精度、耐压与生产成本;
- 一站式 ODM 定制服务:整机尺寸、流道布局、水泵功率、换热面积、进出液接口均可按设备结构调整;
- 成熟品控交付稳定:拥有 ISO9001 质量认证,标准样机 15~20 天出样,大批量量产交期可控;
- 结构紧凑节省空间:一体化集成设计,相比分体式水冷机组体积更小,适配密闭机柜、狭小设备舱。
四、应用领域
大功率电子适配器、IGBT 储能变流器、光伏逆变器、AI 服务器 GPU/CPU、5G 通信大功率基站、工业激光电源、新能源电控等高热流密度大功率电子设备闭环液冷散热。
